Informations de base.
| Phase | Célibataire |
| État de fonctionnement | Intérieur |
| Usage | Protection, mesure |
| Forme d'enroulement | Type nid d'abeille multicouche |
| Milieu isolant | Papier isolant |
| Installation | Type d'extension |
| Structure du circuit magnétique | Type combiné |
| Principe de transformation de tension | Type électromagnétique |
| Modèle | Xh-Sct-S24 |
| Trou | 24 mm |
| Évaluation actuelle | 300A |
| Tension de sortie | 100 mA |
| Erreur actuelle | Classe 0,5 |
| Certificat | UL2808 |
| Poids | 190g |
| Matériel | Nylon |
| Délai de livraison | 7 jours |
| Forfait transport | Carton extérieur avec boîte intérieure plus petite |
| Spécification | ETL, CE, ROHS, ISO9001 |
| Marque déposée | ÉTINCELLE DE JIANGYIN |
| Origine | Chine |
| Code SH | 8504 |
| Capacité de production | 250 000 pièces/mois |
Description du produit

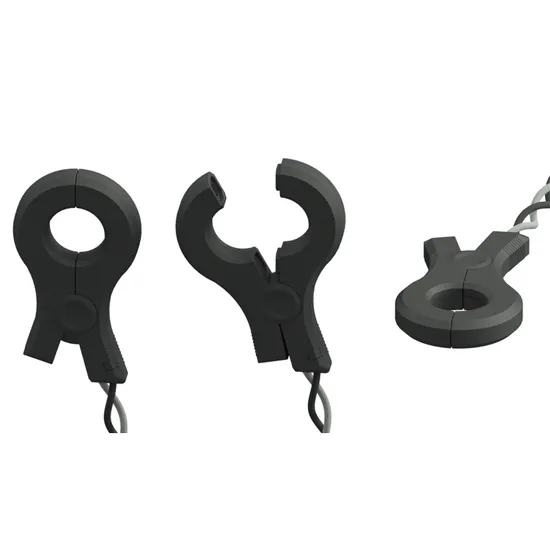

La pince ampèremétrique Jiangyin Spark XH-SCT-S24 détecte le courant alternatif de 50 à 300 A travers le conducteur central. Les TC à pince sont conçus avec un noyau ouvrant, permettant une installation d'une seule main. Leur installation est rapide et facile. La conception du noyau ouvrant permet des mesures de courant sans contact grâce à l'induction du champ magnétique, sans nécessiter de débrancher le fil primaire pour l'installation du TC. Cette méthode permet une mesure de courant plus sûre, plus simple et plus portable.
Caractéristiques du produit
· Fonctionnalités de l'application Smart Grid · Centre de charge · Contrôle de l'équilibre triphasé · Affichage en usine · Affichage à domicile · Onduleurs pour systèmes d'éoliennes et d'énergie solaire · Appareil de mesure de puissance pour PLC
Paramètres du produit| SPÉCIFICATIONS ÉLECTRIQUES | |||
| Précision | ±0,5 | % | |
| Angle de phase CT (5%-120%) | 0,2-2,5 (noyau en acier au silicium) 0,2-1,5 (noyau ultracristallin) | Degré | |
| Fréquence nominale de ligne | 60 / 50 | Hz | |
| Évaluation actuelle | 300 | UN | |
| Tension de sortie | 100 mA | ||
| Catégorie de surtension | CAT III 600 V | ||
| Ampérage continu maximal | 300 | UN | |
| MÉCANIQUE | |||
| Taper | Noyau fendu, conception à pince | ||
| Diamètre moyen de la fenêtre | 24 | mm | |
| Fil conducteur | Taper | Paire torsadée | MTW,UL1015 |
| Longueur | 2,4 m ou personnalisé | ||
| Jauge | 20 | AWG | |
| Matériel | Nylon | ||
| Certificats | UL2808 (XOBA), CE, RoHS | ||
| ENVIRONNEMENT | |||
| Plage de température de fonctionnement | -40 à 70 | °C | |
| Humidité de fonctionnement | 5% à 90% d'humidité relative | ||
| Indice de protection IP | 30 (AUCUN 1) | ||
Emballer
· Tous nos CT seront bien emballés avec des bulles et une boîte blanche dans un carton. · Vous pouvez concevoir votre propre étiquette et emballage · Peut être un emballage neutre ou OEM.
Expédition
· Les produits sont expédiés via UPS / DHL / FedEx / TNT, etc. (porte à porte), ou par avion et par mer pour les quantités plus importantes. · L/T : 3 à 7 jours après réception du paiement si la quantité est inférieure à 1 000 pièces et qu'il ne s'agit pas de produits personnalisés. · Expédition via DHL, UPS, FedEx et TNT express prennent généralement 3 à 7 jours selon le pays de destination.
Garantie
· Nous offrons une garantie d'un an. · Si le produit est défectueux, veuillez nous en informer dans les 3 jours suivant sa réception. · Tous les produits doivent être retournés dans leur état d'origine, afin de pouvoir bénéficier d'un remboursement ou d'un échange de marchandises.
Notre engagement
· Meilleur prix que les autres fournisseurs pour vous en raison de la vente directe d'usine ; · Meilleure qualité qu'avant grâce à nos 20+ années d'expérience sur les transformateurs de courant ; · Livraison rapide effectuée par notre enthousiasme ; · Réponse rapide dans les 24 heures, tout cela grâce à la passion et à la patience de notre ÉQUIPE.
