Transformateur de courant à noyau divisé 400 A, sortie 5 A

Informations de base.

Modèle N°	LZCK350-10
Phase	Célibataire
État de fonctionnement	Intérieur
Usage	Protection, mesure
Forme d'enroulement	Type monocouche et enroulé serré
Milieu isolant	Résine époxy
Installation	Type actif
Structure du circuit magnétique	Type combiné
Principe de transformation de tension	Type électromagnétique
Normes	CEI 60044-1; CEI 61869-2; NTC 2205; GB1208-2006
Courant primaire nominal	20-600A
Charge nominale	25va
Fréquence nominale	50 Hz ou 60 Hz
Courant secondaire nominal	5A ou 1A
Poids (kg)	3.1
Courant thermique nominal de courte durée	40k, 1s
Courant thermique continu nominal	120%I1n
Forfait transport	Forfait standard
Spécification	φ 50xφ 110x105
Marque déposée	GFUVE
Origine	Chine
Capacité de production	100 000 pièces/mes

Description du produit

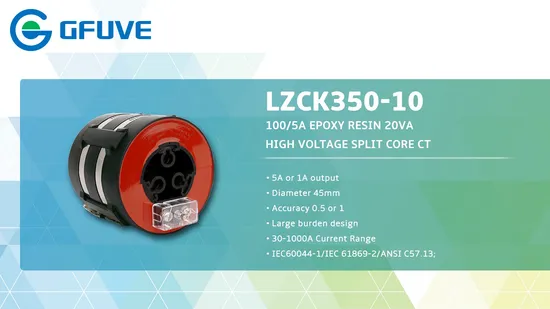

Transformateur de courant à noyau fendu haute tension LZCK350-10 100/5 A, résine époxy, 20 VA

Le modèle LZCK350-10 est un transformateur de courant annulaire à noyau ouvrant moulé en résine. Certains clients l'appellent également TTCC. Ce modèle peut être utilisé pour la mesure et la protection par microprocesseur des équipements électriques des systèmes d'alimentation CA 11 kV et 35 kV, tels que les boîtiers ABB-Safe Ring/Safe Plus et les coffrets de distribution.
Nous utilisons du silicium importé et, grâce à notre technologie de production avancée et éprouvée, nous garantissons à notre transformateur une excellente linéarité et une durée de vie de plus de 10 ans, lui permettant de répondre à toutes les applications. Le noyau annulaire semi-circulaire et les enroulements secondaires sont coulés sous vide dans une résine isolante.
Tous nos transformateurs de courant sont strictement conformes aux normes IEC60044-1, IEC 61869-2, NTC 2205, GB1208-2006, GB20840.2-2013, ANSI/IEEE C57.13.

Application

Testeurs de compteurs;

Compteur de puissance;

Compteur d'énergie;

appareillage de commutation MT;

Armoire de distribution d'air;

Boîtes de distribution;

Compteur de qualité de l'énergie;

Instrument de mesure;

Armoire réseau en anneau ;

Surveillance de la charge actuelle ;

Système de mesure basse tension;

Système de surveillance des transformateurs de puissance de distribution ;

Paramètres

Normes	CEI 60044-1; CEI 61869-2; NTC 2205; ANSI/IEEE C57.13; GB1206-2006;
Courant primaire nominal	30-1000A
Charge nominale	≤ 25 VA
Fréquence nominale	50 Hz ou 60 Hz
Courant secondaire nominal	5A ou 1A
Courant thermique nominal de courte durée	40 kA, 1S
Courant thermique continu nominal	120%I1n
La fréquence d'alimentation de l'enroulement secondaire résiste à la tension	3 kV, 1 min
Facteur de sécurité de l'instrument	FS≤10
Classe d'isolation	ET
Matériel	polyuréthane + tôles d'acier au silicium + fil émaillé + ABS
Dimensions (L × P × H) (mm)	φ50xφ110x105
Diamètre du câble de la mâchoire (mm)	45
Poids (kg)	3.1
Température de fonctionnement	-40°C à +70°C
Température moyenne quotidienne	<+40°C
Température de stockage	-40°C à +70°C
Altitude	<3500 mètres
Conditions	Absence de gaz fortement pollués, érosifs et radioactifs dans l'air. Fonctionnement à long terme autorisé sous courant nominal.
